Die neuen Raritan NX1 Smart PDUs lassen sich funkbasiert oder leitungsgebunden vernetzen und über eine Ethernet-Verbindung IP-basiert remote managen. Die Plattform bietet einen vollständigen Überblick in die Energieversorgungskette erleichtert so Anschluss, Konfiguration und Verwaltung eines Rechenzentrums.

Erfahren Sie mehr:

Bei der neue Raritan NX1 Smart PDU Serie besteht aus NX1 Smart Ready PDUs, die eine energiesparende GreenPower-Zigbee-3.0-Funkschnittstelle und eine RS485-Schnittstelle für RJ45-Patchkabel besitzen. Sie messen alle Arten von Lasten auf ± 1 Prozent genau in Echtzeit.

Funkbasiertes Mesh-Netzwerk aus PDUs und Sensoren

NX1 Smart Ready PDUs sowie die Umweltsensoren des Systems werden über einen Legrand Pod Master in ein LAN und darüber in ein DCIM-System integriert, wobei Sensoren NX1 Smart Ready PDU in das Funknetz integrierbar sind. Das Technikpersonal greift per Bluetooth oder LAN und Web-App auf die gesammelten Messdaten eines Legrand Pod Masters zu. Diese können über die API-App des Systems nahtlos in gängige Aggregations- und Analysetools oder in ein DCIM-System integriert werden.

Dieses funkbasierte Mesh-Netzwerk eignet sich für groß angelegte Bereitstellungen und kommt ohne Displays vor Ort aus. So können in großen Rechenzentren in einer Schleife bis zu zwölf Legrand Pod Master miteinander verbunden werden.

Bei Funkeinschränkungen ist es möglich, bis zu 32 PDUs nachgeschaltet drahtgebunden über die RS485-Schnittstelle an einen Legrand Pod Master zu koppeln.

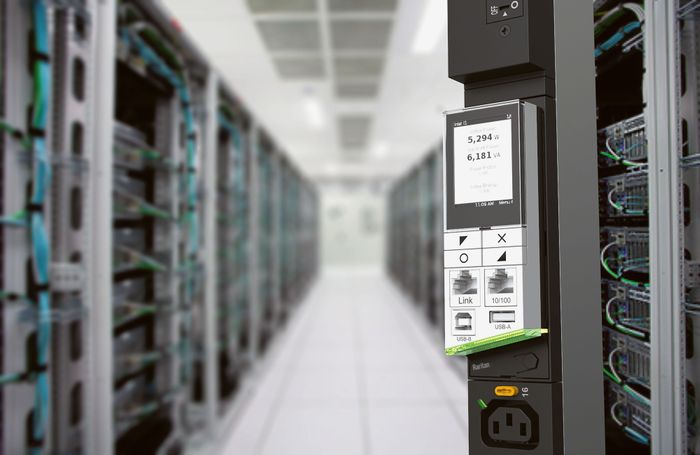

Alternativ ist es möglich, die NX1 Smart Ready PDUs mit einem IP-Messcontroller-Modul auszustatten. Dieses zeigt auf seinem Display die gemessenen Energiedaten des Geräts an und gibt Warnmeldungen aus. Schwellenwerte und Alarme konfiguriert das Technikpersonal des Rechenzentrums per App und Bluetooth vor Ort an den Geräten.

Master-Slave-Verkettung mit IP-Controller

Mit diesem IP-Controller-Modul werden die NX1 Smart Ready PDUs außerdem zu NX1 Smart Node PDUs. Diese können in ihrer Benutzeroberfläche dann alle Daten von bis zu 31 daran angeschlossenen Smart Ready-PDUs aggregieren, die jeweils über ihre RS485-Schnittstelle nach dem Daisy-Chain-Prinzip mit dieser Node PDU verbunden sind. Darüber hinaus verfügt der IP-Controller über eine LAN-Schnittstelle zur Anbindung an ein Managementsystem sowie über eine USB-A- und USB-B-Schnittstelle zum Anschluss einer Konsole oder für eine Node-IP-Kaskadierung von bis zu 16 NX1 Smart Node PDUs. Das IP-Controller-Modul lässt sich im laufenden Betrieb austauschen.

Konfigurierbar für verschiedenste Anwendungen

Die Plattform bietet einen vollständigen Überblick in Ihre Energieversorgungskette und erleichtert so Anschluss, Konfiguration und Verwaltung Ihres Rechenzentrums. Als schaltbare PDUs ermöglichen sie eine granulare Stromschaltung für jedes an die PDU angeschlossene Gerät. Eine Ausgangssteuerung ermöglicht darüber hinaus konfigurierbarer Zeitpläne für den Reboot von Steckdosen, vermeidet Stromverschwendung durch die Planung von Stromlasten. Außerdem ist ein remote Hard-Reboot möglich.

Hinzu kommen praktische Details wie eine LED-Anzeige am Gerät, die Normalbetrieb und zweistufig Warnhinweise anzeigt. Das Eingangskabel ist um 330 Grad drehbar-Darüber hinaus verfügt das System über High-Density-Steckdosenmodule, ein Kabelverriegelungssystem sowie Netzkabel mit serverseitiger Verriegelung.

Offene Plattform mit gut abgesicherter Kommunikation

Die NX1 Plattform verwendet aktuelle-Sicherheitsprotokolle wie SSH (Secure Shell) und TLS 1.3 für HTTPS, eine 256-Bit-AES-Datenverschlüsselung, starke Passwortrichtlinien und einen Anmeldeschutz. Auch die Zigbee-3.0-Übertragungen sind verschlüsselt und durch Anwendungsschlüsseltausch integer. Zudem sind die Legrand Master Pods und IP-Controller-Module vor Cyberattacken wie Distributed-Denial-of-Service-Angriffen (DDoS) geschützt.

Für die Einbindung in ein Managementsystem bietet die NX1-Plattform zahlreiche Standardprotokolle wie REDFISH, SNMP und SNMP TRAPS, JSON-RPC und MODBUS TCP an, außerdem unterstützt sie PV6 sowie IPV4.

Die Vorteile im Überblick:

• Drei Installationsarten: funkbasiert, verkettet oder klassisch
• Einfache Bereitstellung und Wartung
• Konfigurierbar als messüberwachte oder schaltbare NX1 PDUs
• Über Standardprotokolle und offene API in DCIM- oder BIM-System integrierbar
• Gemäß aktuellen Sicherheitsstandards
• Zukunftssicher dank kontinuierlicher Firmware-Entwicklung

Detaillierte Informationen erhalten Sie hier: https://www.legrand.com/datacenter/gb-en/white-space/in-rack-power-management/power-distribution/raritan-nx1-smart-pdus
